橫河EJA510A/530A絕壓變送器
一、產品簡介
橫河EJA510A/EJA530A系列變送器為兩線制。輸出信號為4-20mA標準信號；帶BRAIN協議和LCD數顯；電源為24VDC。
橫河EJA510A/EJA530A絕對壓力和壓力變送器用于丈量液體、氣體或蒸汽的液位、密度與壓力，然后將其轉變成4—20mA DC的電流信號輸出。
橫河EJA510A/EJA530A系列變送器 采用單晶硅諧振傳感器，直接將壓力信號轉換成數字信號處理，減少A/D轉換環節，有利于整個回路精度的進步。單晶硅對于壓力或溫度的變化不存在滯后現象，常為理想的材料。
二、橫河EJA510A/EJA530A系列變送器特點
高穩定性、高精度：
a)±0.1%量程上限/12個月
b)供電電源影響:±0.005%/V(21.6V~32V DC，350Ω)
c)振動影響:±0.1%量程上限
全智能變送器：壓力變送器測量過程中的精確度誤差、溫度影響、靜壓影響和過壓影響等由常規硬件補償改為數字軟件補償。這樣，具有補償更精確、長期穩定性更好等優點。
開放式通訊協議：BRAIN/HART/FF 現場總線三種通訊協義供選擇。
三、橫河EJA510A/EJA530A系列變送器通訊距離
BRAIN:
使用 CEV 電纜時，通訊距離可達2km，且通訊距離因電纜類型而異
負載電容： ≤0.22μF
負載電感：≤3.3mH
通訊時輸入阻抗： 2.4KHz時≥10K
HART:
用多芯雙絞電纜，最長可達1.5km，通訊距離因電纜類型而異。用下述公式確定電纜長度:

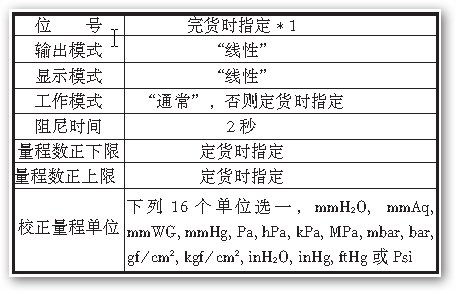

請?jiān)谟嗀浿按_定一下幾點：
 |
橫河EJA510A/530A絕壓變送器的規格
| |
EJA510A / EJA530A直接安裝式絕對壓力和壓力變送器
(以下測量結果均為EJA510A的數據) |
| A膜盒 |
B膜盒 |
C膜盒 |
D膜盒 |
| 測量范圍 |
0~200kPa
(0~29psi) |
0~2MPa
(0~290psi) |
0~10MPa
(0~1450psi) |
0~50MPa
(0~7200psi) |
| 測量量程 |
10~200kPa
(1.45~29psi) |
0.1~2MPa
(14.5~290psi) |
0.5~10MPa
(72.5~1450psi) |
5~50MPa
(720~7200psi) |
| 精度 |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
| 防護等級 |
IP67，NEMA 4X，和JIS C0920防浸型 |
| 防爆規格 |
FM，CENELEC ATEX，CSA，IECEx |
| 輸出信號 |
4~20mA DC或FOUNDATION™現場總線或PROFIBUS PA兩線制數字通信 |
| 電源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
| 環境溫度 |
-40~85℃ (-40~185℉) (普通型)
-30~80℃ (-22~176℉) (內藏指示器) |
| 過程溫度 |
-40~120℃ (-40~248℉) (普通型) |
| 最大過壓 |
4MPa
(580psi) |
4MPa
(580psi) |
20MPa
(2900psi) |
60MPa
(8500psi) |
| 安裝 |
直接安裝/2-inch管安裝 |
| 接液部件材質 |
膜盒 |
哈氏合金C-276 |
| 過程接頭 |
SUS316L，哈氏合金C-276 |
| 外殼 |
鋁合金或SUS316不銹鋼(可選) |
橫河EJA510A/530A絕壓變送器-選型表
基本規格代碼：EJA510A-DAS4N-02NN
| 第1項：輸出信號 |
| -D |
4-20mA DC/BRAIN協議數字通訊 |
| -E |
4-20mA DC/HART協議數字通訊 |
|
| 第2項：測量量程（膜盒） |
| A |
10-200KPa |
| B |
0.1-2MPa |
| C |
0.5-10MPa |
| D |
5-50MPa |
|
| 第3項：接液件材質 |
| S |
SUS316 哈氏合金C-276 |
| H |
哈氏合金C-276 哈氏合金C-276 |
|
| 第4項：過程接口 |
| 4 |
1/2NPT內螺紋 |
| 7 |
1/2NPT外螺紋 |
| 8 |
G1/2DIN 16 288 外螺紋 |
| 9 |
M20X1.5DIN 16 288 外螺紋 |
|
| 第5項：- |
|
| 第6項：- |
|
| 第7項：電氣接口 |
| 0 |
G1/2內螺紋,一個電氣接口 |
| 2 |
1/2NPT內螺紋,二個電氣接口，無盲塞 |
| 3 |
Pg13.5內螺紋,二個電氣接口，無盲塞 |
| 4 |
M20內螺紋,二個電氣接口，無盲塞 |
| 5 |
G1/2內螺紋,二個電氣接口，盲塞一個 |
| 7 |
1/2NPT內螺紋,二個電氣接口，盲塞一個 |
| 8 |
Pg13.5內螺紋,二個電氣接口，盲塞一個 |
| 9 |
M20內螺紋,二個電氣接口，盲塞一個 |
|
| 第8項：內藏顯示表 |
| D |
數字顯示表 |
| E |
數字顯示表帶測量范圍設置鈕 |
| N |
無 |
|
| 第9項：安裝托架 |
| E |
JIS SECC 2-inch管 |
| F |
JIS SUS304 2-inch管 |
| N |
無 |
|
|
