橫河EJA110A差壓變送器
EJA110A差壓變送器是日本橫河機電在1994年研發出來的高性能差壓、壓力變送器。自95年進入中國市場，由于其高可靠性以及高精度，迅速占有國內大部分市場，經過多年的現場體驗，廣受用戶好評。是工控現場值得信賴的好幫手。
一、產品簡介
EJA110A差壓變送器可以與BRAIN手操器、HART375、CENTUMCS以及FieldMate進行通信，從而對儀器進行監控、設定。 橫河EJA110A差壓變送器適用于測量氣體、液體或蒸汽的液位、壓力以及密度。 橫河的單晶硅諧振式傳感器高新技術將所測得的壓力信號轉化成與輸入信號相對應的4~20mADC輸出信號。
二、EJA110A差壓變送器特點
更簡單的安裝：外型小巧，重量輕，并且可無需三閥組而直接安裝，對于用戶來說，簡易方便。
1.更好的過程控制:高性能、高可靠性。
2.更省的維護：更少的校準，更長的服務期。
3.更低的成本：高量程比。
三、 EJA110A差壓變送器規格
電源電壓 10.5~42V DC(普通型和隔爆型) 10.5~30V DC(本安型、n型或非易燃型) 10.5~32V DC(帶避雷保護時)
放大器部件和膜盒的阻尼時間之和等于總阻尼時間常數。在0.2~64秒范圍內，可調。

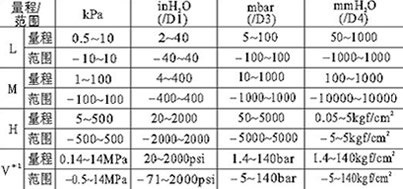

EJA110A差壓變送器量程和范圍
調零 在膜盒量程的上下限定范圍內，可以任意調整零點 外部調零 可以在測量范圍內連續調零（分辨率：0.01%）
BRAIN和HART協議通訊時至少16.4V DC 阻尼時間常數：
|
| 膜盒（硅油） |
L H M和N |
| 時間常數 |
0.4 0.3 0.3 |
EJA110A-選型表
基本規格代碼：EJA110A-DMS5A-92NN
| 第1項：輸出信號 |
-D |
4-20mA DC/BRAIN協議數字通訊 |
| -E |
4-20mA DC/HART協議數字通訊 |
| -F |
FF現場總線通訊 |
| 第2項：測量范圍（膜盒） |
L |
0.5-10KPa |
| M |
1-100KPa |
| H |
5-500KPa |
| V |
0.14-14MPa |
| 第3項：接液件材質 |
S |
JIS SCS14A JIS SUS316L JIS SUS316 |
| H |
JIS SCS14A 哈氏合金C-276 JIS SUS316 |
| M |
JIS SCS14A 蒙乃爾 JIS SUS316 |
| T |
JIS SCS14A 鉭 JIS SUS316 |
| A |
哈氏合金C-276 哈氏合金C-276 哈氏合金C-276 |
| D |
哈氏合金C-276 鉭 哈氏合金C-276 |
| B |
蒙乃爾 蒙乃爾 蒙乃爾 |
| 第4項：過程接口 |
0 |
無過程接頭（Rc1/4內螺紋在容室法蘭上） |
| 1 |
Rc1/4內螺紋過程接頭 |
| 2 |
Rc1/2內螺紋過程接頭 |
| 3 |
1/4NPT內螺紋過程接頭 |
| 4 |
1/2NPT內螺紋過程接頭 |
| 5 |
無過程接頭（1/4NPT內螺紋在容室法蘭上） |
| 第5項：螺栓和螺母材質 |
A |
JIS SCM435 3.5MPa |
| B |
JIS SUS630 14MPa |
| C |
JIS SUH660 3.5MPa |
| 第6項：安裝方式 |
-2 |
垂直配管連接，右邊高壓，上部安裝過程接頭 |
| -3 |
垂直配管連接，右邊高壓，下部安裝過程接頭 |
| -6 |
垂直配管連接，左邊高壓，上部安裝過程接頭 |
| -7 |
垂直配管連接，左邊高壓，下部安裝過程接頭 |
| -8 |
水平配管連接，右邊高壓 |
| -9 |
水平配管連接，左邊高壓 |
| 第7項：電氣接口 |
0 |
G1/2內螺紋，一個電氣接口 |
| 2 |
1/2NPT內螺紋，二個電氣接口，無盲塞 |
| 3 |
Pg13.5內螺紋，二個電氣接口，無盲塞 |
| 4 |
M20內螺紋，二個電氣接口，無盲塞 |
| 5 |
G1/2內螺紋，二個電氣接口，一個盲塞 |
| 7 |
1/2NPT內螺紋，二個電氣接口，一個盲塞 |
| 8 |
Pg13.5內螺紋，二個電氣接口，一個盲塞 |
| 9 |
M20內螺紋，二個電氣接口，一個盲塞 |
| 第8項：內藏顯示表 |
D |
數字顯示表 |
| E |
數字顯示表帶測量范圍設置鈕 |
| N |
無 |
| 第9項：安裝托架 |
A |
JIS SECC 2”管安裝（平托形） |
| B |
JIS SSUS304 2”管安裝（平托形） |
| C |
JIS SECC 2”管安裝（L形） |
| D |
JIS SSUS304 2”管安裝（L形） |
| N |
無 |
EJA附加功能(不指定)
|
第1項：
隔爆型、本安型 |
| 不指定 |
| NF1 |
NEPSI隔爆許可：dⅡCT6 環境溫度：-40-60℃ 電氣接口：1/2NPT |
| FF1 |
FM隔爆許可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 溫度：C1：T6 |
| FF15 |
FM隔爆許可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 溫度：C1：T6 |
| KF1 |
CENELEC（KEMA）防爆許可：EExd Ⅱ CT4、T5、T6 |
| KF5 |
CENELEC（KEMA）防爆許可：EExd Ⅱ CT4、T5、T6 |
| CF1 |
CSA隔爆許可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 溫度：CI:T4、T5、T6 |
| CF15 |
CSA隔爆許可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 溫度：CI:T4、T5、T6 |
| NS1 |
NEPSI本安許可 :ia Ⅱ CT4 環境溫度：-40-60℃ 電氣接口：1/2NPT |
| FS1 |
FM 本安許可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G |
| KS1 |
CENELEC(KEMA)本安許可：EEx ia Ⅱ CT4 |
| CS1 |
CSA本安許可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 溫度 C1:T4 |
| FU1 |
包含FF1和FS1 |
| KU1 |
包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4 |
| CU1 |
包含CF1和CS1 |
| SU1 |
SAA隔爆和本安和無火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67 |
| KS5 |
CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4 |
|
第2項：
隔爆密封接頭 |
| 不指定 |
| G71 |
連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（1個) |
| G72 |
連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（1個) |
| G81 |
連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（2個) |
| G82 |
連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（2個) |
|
第3項：
涂漆：顏色變化或涂漆變化 |
| 不指定 |
| P1 |
顏色變化 只適用于變送器殼體 蒙塞爾標志編碼：N1.5，黑色 |
| P2 |
顏色變化 只適用于變送器殼體 蒙塞爾標志編碼：7.5BG4/1.5綠色 |
| P7 |
顏色變化 只適用于變送器殼體 金屬銀色 |
| X1 |
涂漆變化 環氧樹脂烤 |
|
第4項：
避雷保護器 |
| 不指定 |
| A |
變送器電源電壓：10.5-32V DC(本安型：10.5-30V DC) 最大允許電流：6000A (1X4μS),反復1000A(1X40μS)100次 |
|
第5項：
禁油處理或禁水、禁油處理 |
| 不指定 |
| K1 |
脫脂洗凈處理 |
| K2 |
脫脂洗凈處理且膜盒充灌氟油，使用溫度-20-80℃ |
| K5 |
脫脂洗凈并干燥處理 |
| K6 |
脫脂洗凈并干燥處理膜盒充灌氟油，使用溫度：-20-80℃ |
|
第6項：
校正單位 |
| 不指定 |
| D1 |
P校正（Psi單位） |
| D3 |
bar校正（bar單位） |
| D4 |
M校正（kgf/cm2) |
|
| 第7項：SUS630螺母的密封處理 |
| 不指定 |
| Y |
緊固容室法蘭SUS630螺栓和螺母表面涂（液態硅橡膠） |
|
第8項：
長排氣塞 |
|
第9項：
快速應答 |
| 不指定 |
| F1 |
刷新時間：≤0.125秒 應答時間（含最小阻尼時間常數）：最長0.3-0.5秒（L膜盒0.6秒） |
|
| 第10項：PID/LM功能 |
| 不指定 |
| LC1 |
PID控制功能，Link Master功能 |
|
第11項：
CPU異常時輸出設定為低 |
|
第12項：
NAMUK NE43 |
| 不指定 |
| C2 |
[輸出信號3.8～20.5mA] 故障報警輸出-5%，3.2mA以下 |
| C3 |
[輸出信號3.8～20.5mA] 故障報警輸出110%，21.6mA以上 |
|
第13項：
不銹鋼放大器外殼 |
| 不指定 |
| E1 |
放大器外殼材質：SCS14A不銹鋼（相當于SUS316L鑄造不銹鋼或ASTM CF-8M） |
|
|
第14項：
鍍金膜片
|
|
第15項：
組態 |
|
第16項：
容室法蘭選項 |
| 不指定 |
| N1 |
不帶排氣排液塞 |
| N2 |
N1及不帶過程接頭，容室法蘭兩側加工DIN 19213 7/16 inch×20內螺紋（安裝螺紋），后側帶盲塞 |
| N3 |
N1，N2容室法蘭、膜片、本體和盲塞的配件制造 |
|
第17項：
不銹鋼位號牌 |
| 不指定 |
| N4 |
JIS SUS304 不銹鋼位號牌固定在變送器上 |
|
第18項：
配件制造證明 |
| 不指定 |
| M01 |
容室法蘭 |
| M11 |
容室法蘭、過程接頭 |
|
第19項：
壓力測試 漏壓測試證明 |
| 不指定 |
| T01 |
L膜盒 測試壓力：3.5MPa 測試流體：氮氣滯留時間10分鐘 |
| T12 |
M、H膜盒 測試壓力：14MPa 測試流體：氮氣滯留時間10分鐘 |
|
|
