〔摘 要〕 介紹了某火力發電廠機組發電機斷水保護裝置的系統結構和工作原理，為了確保熱控保護系統的可靠運行，有效防止保護誤動或拒動，對機組發電機斷水保護裝置進行優化改造。通過將差壓開關更換為差壓變送器，新增跳發電機 DO 通道等方法，使裝置更加安全可靠。
0 引言
某廠 2 期為 2 臺 600 MW 燃煤間接空冷發電機組，2 臺機組的發電機型號均為 QFSN-600-2YHG，制造商為哈爾濱電機廠有限責任公司，額定容量 667 MVA，額定功率 600 MW，額定功率因數 0.9，額定電壓 20 kV。機組采用 600 MW 機組常用的水—氫—氫冷卻系統，即發電機定子線圈用水冷卻、而發電機的鐵芯和轉子線圈用氫氣冷卻。發電機定子冷卻水采用密閉式循環水，定子冷卻器采用開式循環水。
在額定負荷下，定子繞組內冷卻水?dāng)嗨试S持續短時運行 30 s。為了確保斷水保護動作信號的可靠性，在定子繞組冷卻水進水管路中裝有 1 只流量孔板，并在定子繞組進、出水管路間裝有 5 只差壓開關。通過調整冷卻水進出水流量，測量 2/3 及1/2 額定水流量下定子繞組進、出水壓差，設定為差壓開關的報警值。DCS 系統實現邏輯及控制方式: 當定子繞組出現斷水時，其中的 3 個差壓開關發出報警信號至 DCS 系統，同時在 DCS 里“3 取 2”后延時 30 s，再通過 1 路硬接線方式送至電氣保護柜，發出定子繞組斷水報警信號，從而實現對定子繞組的斷水保護。
1 系統概況

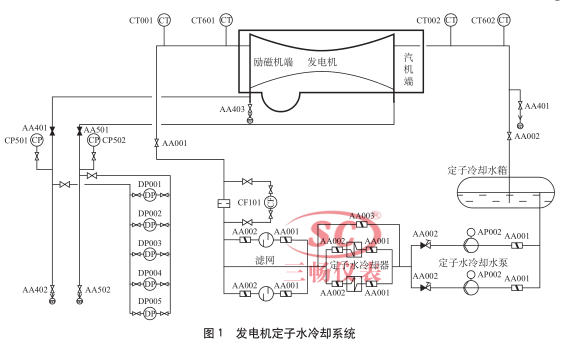

該發電機定子水冷卻系統為獨立的密閉式循環冷卻系統，其作用是采用連續的高純水通過定子線圈空心導線，從而冷卻發電機定子線圈及出線側套管，帶走線圈損耗所發熱量。發電機定子冷卻水是化學除鹽水，其通過電磁閥、過濾器進入水箱。水箱內的冷卻水通過耐酸水泵升壓后，送入管式冷卻器、過濾器，然后進入發電機定子線圈的匯流管，將發電機定子線圈的熱量帶出，再回到水箱，從而完成一個閉式循環。系統冷卻水主要流程為：定子冷卻水箱→定子冷卻水泵→定子水冷卻器→過濾器→發電機定子線圈→定子冷卻水箱，如圖 1 所示。
2 發電機斷水保護存在問題及應對措施
2.1 存在問題
(1) 如圖 1 所示，5 個差壓開關 (80MKF01DP001-DP005) 的正、負壓側取樣管分別公用 1 個取樣點，只要管路或任一差壓開關發生泄漏，5 個開關將全部失效，安全風險大。
(2) 該發電機定子繞組冷卻水壓力損失高差壓開關 (80MKF01 DP001) 所在 DCS 系統模件為80CKA05.AG107，所在通道為 CH12，其作用為當差壓大于 0.185 MPa 時 , DCS 系統報警，需降低定冷水泵出力，從而降低電耗。發電機定子繞組冷卻水流量低差壓開關 (80MKF01 DP002) 所在DCS 系統模件為 80CKA05.AG107，所在通道為CH20，其作用為當差壓小于 0.135 MPa 時，DCS系統報警，自動聯啟備用定冷水泵。發電機定子繞組冷卻水流量過低差壓開關 (80MKF01 DP003-DP005) 所 在 DCS 系 統 模 件 分 別 為 80CKA05.AG091，80CKA05.AG115，80CKA05.AG099，所在通道分別為 CH1，CH7，CH1，其作用為當差壓小于 0.085 MPa，經過 DCS 邏輯“3 取 2”后，送光字牌報警，同時延時 30 s 跳發電機。
2.2 應對措施
(1) 該機定冷水流量保護為單點取樣，應改為多點取樣。
(2) 該機定冷水流量保護為差壓開關，經常定值跑偏或開關被擊穿，應改為差壓變送器。
(3) 邏輯方面：該機定冷水流量過低保護原先在 DCS 里“3 取 2”后延時 30 s，再通過 1 路硬接線方式送至電氣保護柜，容易誤動或拒動。應改為在 DCS 里“3 取 2”后延時 30 s，再送出 3 路硬接線的方式送至 ETS 柜，在 ETS 里“3 取 2”后再作保護，以此作為汽機跳閘的一個條件，保留原來的“DCS 送 1 路硬接線信號至電氣保護柜”。
3 測點取樣及邏輯改造方案
將 5 臺差壓開關改為 3 臺

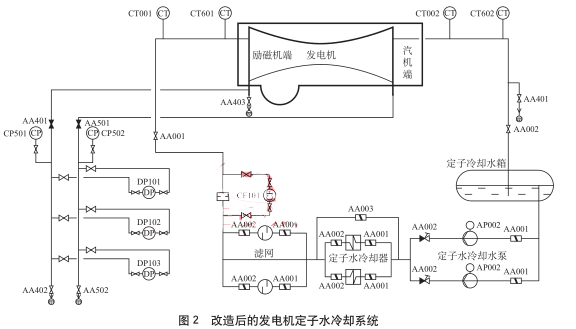

差壓變送器，且為獨立取樣，采用模擬量信號實時監視發電機定冷水流量。模擬量信號在 DCS 系統里“3 取 2”平均后通過與設定值比較后送出相應的信號。其中，3 個跳發電機開關量信號通過硬接線送至 ETS 系統，在ETS 里“3 取 2”后再作保護，作為汽機跳閘的一個條件，確保發電機斷水后保護可靠動作。同時仍保留原來 AP805 至該發變組非電氣量保護裝置的接線，如圖 2 所示。
3.1 差壓開關改造
將差壓開關更換為差壓變送器，每個差壓變送器的正、負壓側單獨取樣，相互之間沒有關聯，不會影響彼此，安全可靠。改造時首先將原先 5 個差壓開關拆除，并將所在 DCS 模件通道刪除，然后新增發電機定子繞組冷卻水差壓變送器（80MKF01DP101-DP103）所在 DCS 系統模件通道。所在模件分別為 80CKA05.AG027，80CKA05.AG/139,80CKA05.AG/147，滿足測點在不同的模件上的要求，所在通道分別為 CH9，CH11，CH1，可實時測量發電機定子繞組冷卻水差壓，在 DCS 邏輯里“3 取 2”后設定定值：當差壓大于 0.185 MPa 時，DCS 系統報警，需降低定冷水泵出力；當差壓小于 0.135 MPa 時，DCS 系統報警，自動聯啟備用定冷水泵；當差壓小于 0.085 MPa 時，光字牌報警，同時延時 30 s 跳發電機。
3.2 新增跳發電機 DO 通道
在 DCS 中，新增跳發電機 DO 通道。新增發電機定子繞組冷卻水差壓信號分別送至 DCS 系統，在 DCS 邏輯里“3 取 2”后取定值（小于 0.085MPa），再分別送出 3 路開關量信號 (80MKF01DP001.XT01，80MKF01DP002.XT01，80MKF01DP003.XT01)。即發電機定子繞組冷卻水流量過低信號，經 DCS 系統輸出模件通道送出，3 路開關量信號所在模件分別為 80CKA05．AG131，80CKA05.BG/027，80CKA05．BG/075，可滿足測點在不同模件上的要求，所在通道分別為 CH15，CH6，CH6。
3.3 新增 ETS DI 通道
在 ETS 中， 新 增 DI 通 道。 將 DCS 系 統 輸出模件送出的 3 路開關量信號 (80MKF01DP001.XT01，80MKF01DP002.XT01，80MKF01DP003.XT01) 分別送入 ETS 系統輸入模件通道。3 路開關量輸入信號所在模件分別為 80CKA19.AC004，80CKA19.AC005，80CKA19.AD004，同樣滿足測點在不同模件上的要求，所在通道分別為 CH4，CH12，CH12。
3.4 改造效果
(1) 測量數值更加準確穩定，能夠?qū)崟r監視定子冷卻水流量差壓的變化。
(2) 若定子冷卻水流量差壓出現異常，能及時提醒運行人員采取措施，防止機組發生跳機故障。
(3) 設備損壞率、維護率大大降低，經濟性大幅提升。
(4) 既能防止誤動，又能防止拒動，提高了設備運行的可靠性，保證了機組穩定運行。
4 結束語
該機組發電機斷水保護裝置改造是在不影響設備正常運行的情況下，在原設計理論基礎上進行的。取樣方式由單點取樣改為多點獨立取樣，裝置更加可靠；信號方式由單獨開關量改為連續模擬量，方便趨勢分析、及時預操作；硬接線由 1 路改為 3 路，即“3 取 2”，既可防止設備誤動，又可防止設備拒動，提高了設備運行的可靠性，保證了機組安全可靠運行。
